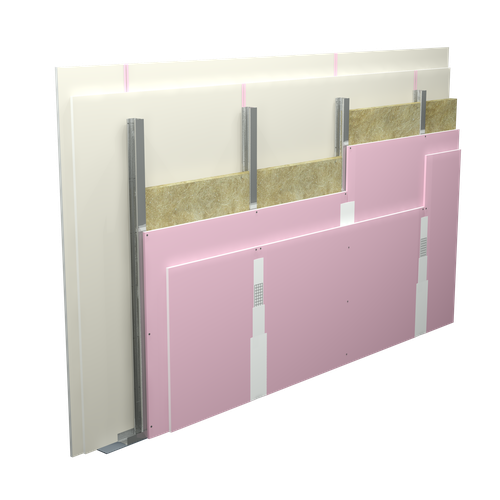

Pregradni zid

SD - 2x12,5 GKF DF/CW 50 W

na konstrukciji od profila CW 50 i UW 50 sa duplim slojem GKF tip DF ploča deblj. 12,5 mm, sa ispunom od mineralne vune

SD - 2x12,5 GKF DF/CW 50 W

Tehnički podaci

Klasa otpornosti na požar
Klasa otpornosti na požar
EI 120 1) 2)
Maksimalna visina
Maksimalna visina
4,2 m 1)
Težina zida
Težina zida
43 kg/m2 3)
Zvučna izolacija
Zvučna izolacija
RW=52 dB 4)  RW1=49 dB 5)  RA1=48 dB 4)  RA2=44 dB 5)

Ovi parametri vezani su za pregradu izrađenu od profila lima deblj. 0,55 i 0,6 mm.

Standard

super nieimpregnowany super

Pruža vrlo stabilnu strukturu s najvišim parametrima vatrootpornosti, zvučne izolacije i tvrdoće.
super nieimpregnowany

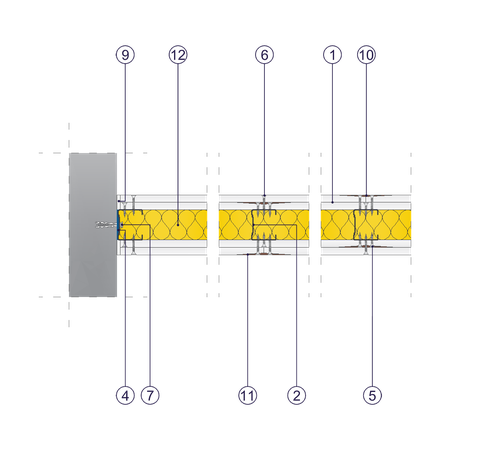

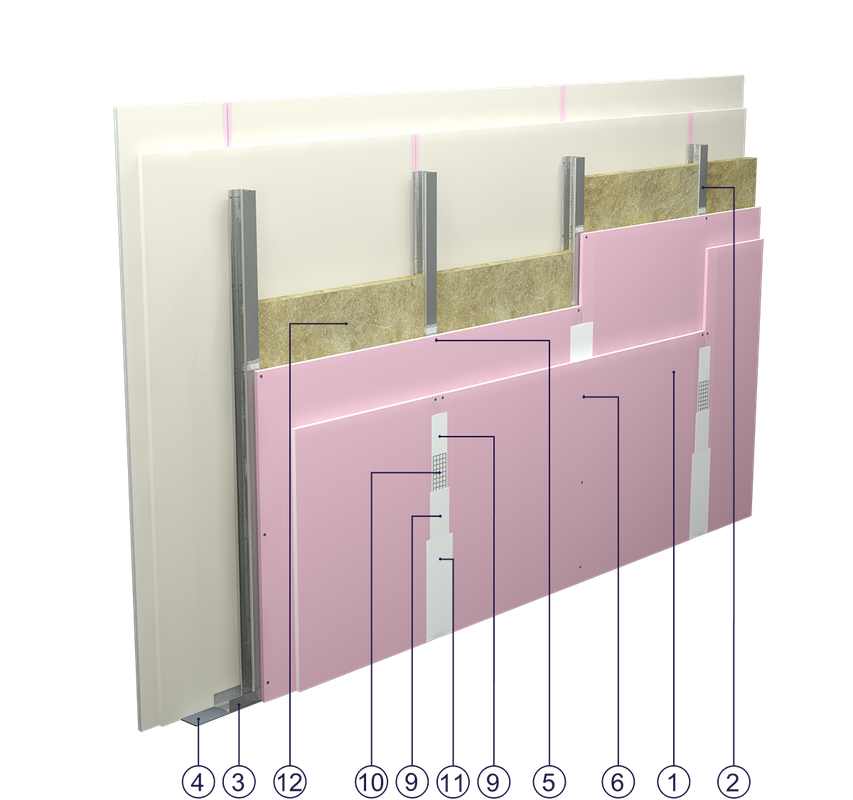

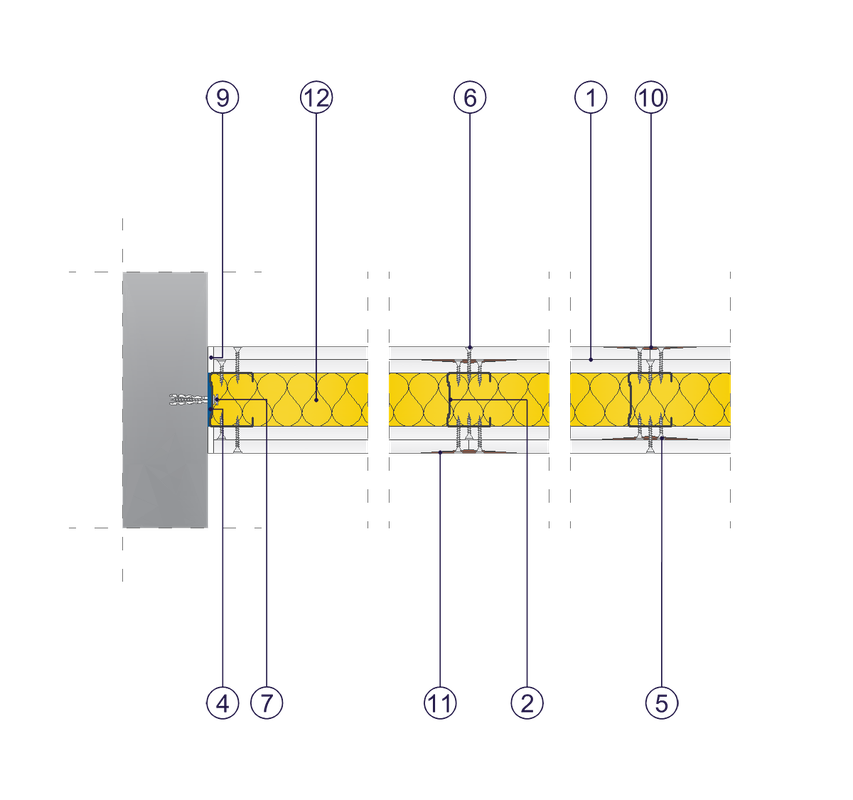

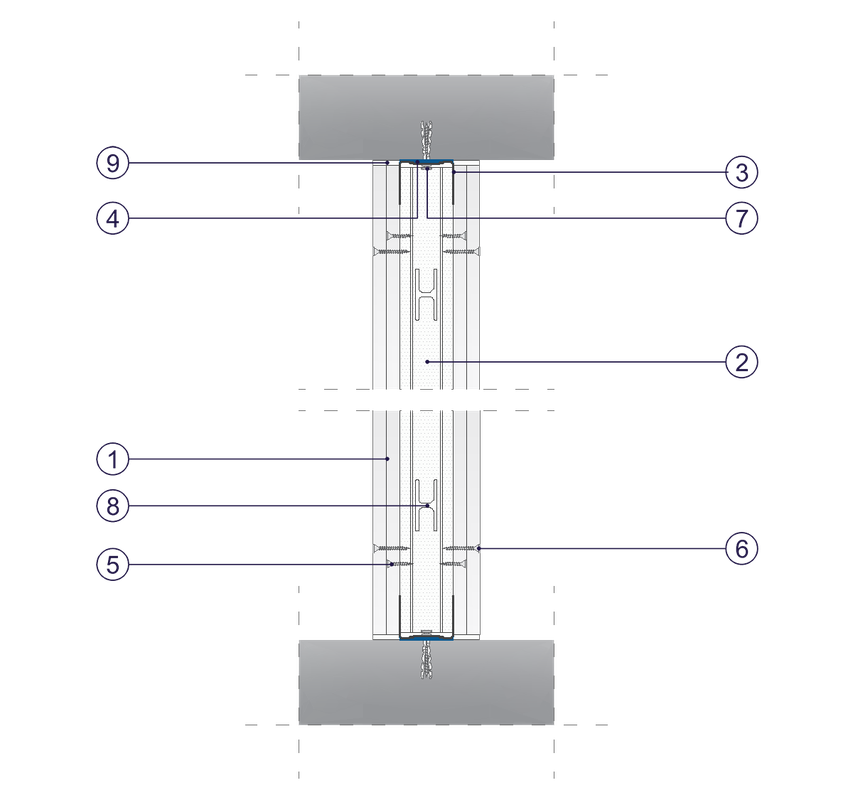

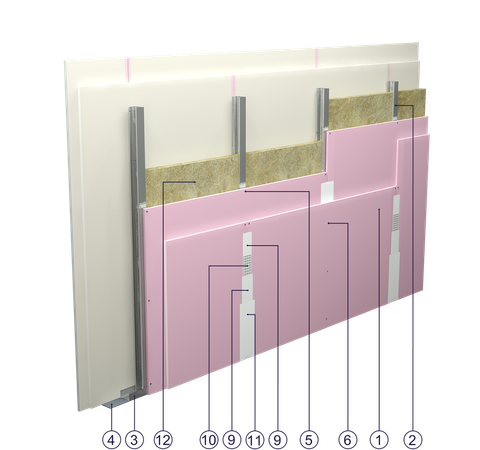

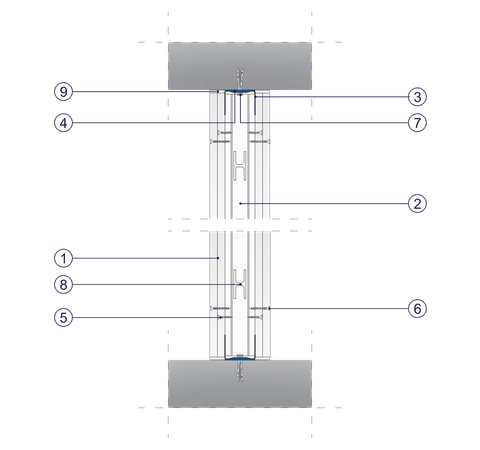

Elementi pregradnog zida

1
Gips-karton ploče Norgips S GKF tipa DF deblj. 12,5 mm
2
Norgips CW 50 profili (stubovi), osovinski razmak max. svakih 60 cm
3
Norgips UW 50 profili pričvršćeni na horizontalne nosive elemente
4
Traka za brtvljenje Norgips šir. 50 mm
5
Norgips 3,5 x 25 mm vijci, razmak maks. svakih 75 cm
6
Norgips 3,5 x 35 mm vijci, razmak maks. svakih 25 cm
7
Montažni vijci min. ∅ 6 x 40 mm u razmaku max. svakih 80 cm
8
Rupe u stupovima za instalacijske kablove
9
Gotova masa za gletanje Norgips Start & Finish ili gipsana masa za gletanje Norgips Start
10
Armaturna traka Norgips
11
Gotova masa za gletanje Nortgips Extra Finish, gotova masa za gletanje Norgips Start & Finish ili gipsana masa za gletanje Norgips Finish
12
Mineralna vuna
Preuzmi U fasciklu
Kartica sustava SD - 2x12,5 GKF DF/CW 50 W
SD - 2x12,5 GKF DF/CW 50 W
SD - 2x12,5 GKF DF/CW 50 W
SD - 2x12,5 GKF DF/CW 50 W
1)
Navedene visine vrijede za konstrukcije s razmakom profila od 600 mm. Kod konstrukcije s razmakom profila od 300 ili 400 mm dopuštene visine zidova su veće. Detaljne informacije možete dobiti od predstavnika dobavljača sustava. Navedene visine vrijede za prostorije u kojima se istovremeno nalazi manji broj ljudi (npr. sobe u stanovima, hotelima, uredima ili bolnicama). U prostorijama u kojima se istovremeno nalazi veći broj ljudi (kao što su konferencijske dvorane, učionice, predavaonice) dopuštena visina je 3,5 m.
2)
Na temelju klasifikacije br. LBO-060-KZ / 20
3)
Težina bez izolacijskog materijala
4)
Na temelju izvješća br. LA00-06041 / 12 / R02NA za staklenu vunu debljine 50 mm
5)
Na temelju izvješća br. LA00-06041 / 12 / R02NA za kamenu vunu debljine 50 mm

Kalkulator upotrebe materijala

Površina ugradnje m2
Swpie
Materijal
Jedinica
Potrošnja
na 1 m2
Potrošnja
na {total} m2
Pojedinačna
cijena*
Vrijednost

Vrijednost materijala na 1 m2zida

:
{get_calculation_per_meter} EUR

Vrijednost materijala na 1 m2zida

: {get_calculation_per_meter} EUR

Ukupna vrijednost materijala za pov.zida

:
{get_total_calculation} EUR

Ukupna vrijednost materijala za pov.zida

: {get_total_calculation} EUR

Navedeni standardi potrošnje materijala ne uključuju otpad koji nastaje tijekom provedbe elementa i predstavljaju procjene. Kalkulacija ne predstavlja ponudu u smislu čl. 66. st. 1. Građanskog zakonika.

* Za izračun troška izrade zida unesite jedinične cijene materijala.

Q1 - Izvođenje dvostruke ispune konstrukcijskom masom (Norgips Start & Finish ili Norgips Start) spojeva karton-gips ploča uz utapanje u spoj armaturne trake, oblaganje kitom vidljivih dijelova montažnih elemenata.

Q2 -Obuhvaća Q1 asortiman i ispunjavanje završnom masom za gletanje (Norgips Extra Finish, Norgips Start & Finish ili Norgips Finish) spojeva karton-gips ploča dok se ne postigne glatki prijelaz spojne površine s površinom karton-gips ploča.

Q3 - Uključuje asortiman Q2 i ispunjavanje cijele površine pregradnog elementa (fuge i karton) završnom masom za gletanje (Norgips Extra Finish, Norgips Start & Finish ili Norgips Finish) debljine cca 1 mm za ujednačavanje površine, zatvaranje pora i ujednačavanje sposobnosti upijanja spojenih površina

Informacija o projektu:
Dodatne napomene:
Spremi pripremljenu kalkulaciju:
Preuzmi U fasciklu
PDF kalkulator SD - 2x12,5 GKF DF/CW 50 W
Preuzmi U fasciklu
XLS kalkulator SD - 2x12,5 GKF DF/CW 50 W

Datoteke za preuzimanje

Preuzmi U fasciklu
Deklaracija uporabnih svojstva Izjava o svojstvima Br. GKF DF 12,5/N/2025/K, 03.03.2025 - GKF Norgips 12,5 tip DF
Preuzmi U fasciklu
Deklaracija uporabnih svojstva EN: Declaration of performance GKF DF 12,5/N/2025/K, 03.03.2025 - GKF Norgips 12,5 type DF
Preuzmi U fasciklu
Deklaracija uporabnih svojstva Izjava o svojstvima Br. 05/N/2017, 31.05.2021 - Norgips Start & Finish
Preuzmi U fasciklu
Deklaracija uporabnih svojstva Izjava o svojstvima Br. 04/N/2017, 31.05.2021 - Norgips Extra Finish
Preuzmi U fasciklu
Deklaracija uporabnih svojstva Izjava o svojstvima Br. GKF 12,5/N/2015, 11.07.2022 - GKF Norgips S 12,5 tip DF

Preuzmi U fasciklu
Tehničke karte KT - NORGIPS Start & Finish
Preuzmi U fasciklu
Tehničke karte KT - NORGIPS Extra Finish
Preuzmi U fasciklu
Tehničke karte KT- NORGIPS S GKF 12,5 mm tip DF

Preuzmi U fasciklu
Katalozi i letci NORGIPS rješenja - Detalji spojeva pregradnih zidova
Preuzmi U fasciklu
Katalozi i letci NORGIPS rješenja - Pregradni zidovi
